在生物樣本存儲領域，30
升液氮罐因其適中的容量和靈活的適用性，成為實驗室、醫療機構及生物制藥企業的常用設備。如何高效利用其內部空間，選擇適配的凍存架，是提升存儲效率與操作便捷性的關鍵。本文將從液氮罐參數、凍存架設計原理、選型要點及創新應用等方面展開詳細分析。
30
升液氮罐的內部空間布局由口徑、內膽直徑、有效高度三大參數決定，這些參數直接限定了凍存架的物理尺寸。以主流品牌為例：
-
東亞 YDS-30-125：口徑
125mm，內膽直徑約 110mm，有效高度約 500mm，適配多層抽屜式凍存架。
-
Thermo
Fisher 30L：口徑 64mm，內膽直徑約 55mm，適合單提桶式凍存架，每層可容納 25 格凍存管。
-
眾盼鑫
YDS-30 系列：提供 50mm、80mm、125mm 三種口徑選擇，不同口徑對應不同的凍存架直徑范圍（如 125mm
口徑可適配直徑≤115mm 的凍存架）。
值得注意的是，液氮罐的頸管直徑會影響凍存架的進出通道。例如，50mm
口徑的液氮罐僅能容納直徑≤45mm 的凍存架，而 125mm 口徑可支持更大尺寸的多層結構。
凍存架的設計需兼顧空間利用率、操作便捷性、樣本安全性三大維度。以下是主流設計方案的對比分析：
-

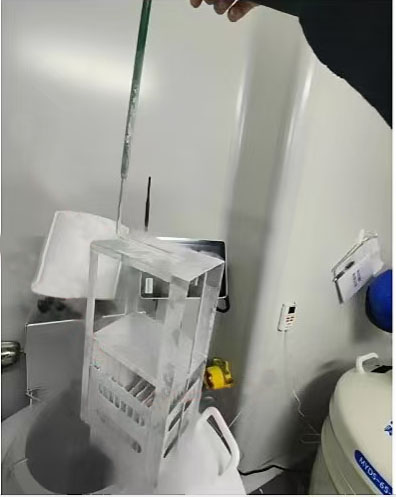

傳統方形凍存架
-
結構特點：采用多層隔板框架式焊接，每層配置
25 格凍存盒（適配 2ml 凍存管），總高度通常為 120-270mm。
-
適配場景：適用于
125mm 口徑液氮罐，如 YDS-30-125 可容納 6 個 4 層 25 格凍存架，總存儲量達 600 管。
-
局限性：空間利用率較低，每層僅能放置
25 管，且提桶重量較大（約 3-5kg），人工取放不便。
-
圓形凍存架的突破性設計
-
創新點：突破方形結構限制，采用圓形分格板，每層可容納
37 個 2ml 凍存管，空間利用率提升 48%。
-
技術實現：通過優化凍存管排列（中心
1 孔 + 外圍 36 孔），在直徑 97mm 的圓形區域內實現高密度存儲，適配金鳳等品牌的圓形提筒。
-
應用案例：YDS-30-125
搭配 6 層 37 孔凍存架，總存儲量可達 222 管，較傳統方案提升 77%。
-
豎式凍存架的人機工程優化
-
設計原理：將凍存盒由水平放置改為豎式排列，單個凍存架重量降低
50%（約 1.5kg），同時適配圓柱狀液氮罐的密集擺放。
-
技術參數：存儲單元尺寸為
142mm×54mm，適配 140mm×52mm 的凍存盒，每層可放置 100 管，且支持抽屜式快速存取。
-
安全性提升：部彈片卡鎖設計防止凍存盒滑落，液氮流入流出孔確保低溫均勻性。
-
尺寸匹配的黃金法則
-
直徑約束：凍存架外徑需小于液氮罐內膽直徑
2-5mm（如 125mm 口徑罐適配≤115mm 外徑的凍存架）。
-
高度控制：凍存架總高度應低于液氮罐有效高度
50-100mm，確保提桶操作空間。例如，500mm 有效高度的液氮罐，凍存架高度建議不超過 400mm。
-
承重驗證：單個凍存架滿載重量（含樣本）需≤液氮罐提桶承重極限（通常為
5-10kg）。CRYOTHERM 等品牌通過輕量化設計，將 37 孔凍存架重量控制在 2.3kg 以內。
-
材質與結構的精細化選擇
-
材質優選：304
不銹鋼凍存架耐腐蝕性強，-196℃低溫下機械性能穩定，壽命可達 10 年以上。
-
結構創新：導軌式側取凍存架可減少液氮揮發（較傳統提桶式降低
30%），而帶鎖蓋設計的凍存架能防止樣本混淆。
-
兼容性測試：建議凍存架與液氮罐進行匹配測試，確保提桶與頸管接口無縫對接，避免液氮泄漏。
-
合規性與智能化升級
-
GMP
合規設計：如 CRYOTHERM 液氮罐配套凍存架采用全焊接結構，無衛生死角，符合《21 CFR 211》對生物樣本存儲的要求。
-
智能管理集成：部分凍存架集成
RFID 標簽，可與液氮罐智能管理系統聯動，實現樣本位置實時追蹤與溫濕度數據記錄。
-
常規細胞存儲
-
方案配置：125mm
口徑 30 升液氮罐 + 6 個 4 層 37 孔圓形凍存架，總存儲量 222 管，適配臍帶血、干細胞等樣本長期保存。
-
操作優化：采用機械吊臂（如綠凍自由伸縮款）輔助取放，降低勞動強度，提升效率
3 倍以上。
-
疫苗批量存儲
-
方案配置：80mm
口徑 30 升液氮罐 + 5 層 25 格方形凍存架，總存儲量 125 管，配合氣相存儲模式（樣本不接觸液氮），避免交叉污染。
-
安全冗余：凍存架采用雙鎖扣設計，可承受液氮罐傾倒時的沖擊力，確保極端情況下樣本安全。
-
移動應急存儲
-
方案配置：50mm
口徑 30 升液氮罐 + 3 層 25 格提桶式凍存架，總存儲量 75 管，空罐重量僅 13.5kg，便于車載運輸。
-
防護設計：凍存架表面噴涂特氟龍涂層，增強抗沖擊性，適應
- 20℃至 50℃的溫度波動環境。
-
空間密度的持續突破
新型凍存架通過三維立體結構（如螺旋式排列）和微管凍存技術（單管容量
0.5ml），可將 30 升液氮罐的存儲量提升至 1000 管以上，較傳統方案提升 5 倍。
-
人機協作的智能化
結合
AI 視覺識別與機械臂技術，凍存架可實現自動定位、掃碼存取、異常預警等功能，顯著降低人為操作失誤率。
-
可持續性設計
采用可降解塑料與輕量化合金材料，凍存架的碳足跡較傳統不銹鋼產品降低
40%，符合歐盟 RoHS 指令與中國 “雙碳” 政策要求。
30
升液氮罐與凍存架的適配關系，本質上是
空間、效率、安全的三角平衡。通過精準把握
東亞液氮罐參數、科學選擇凍存架類型、合理規劃存儲布局，實驗室可實現樣本管理的標準化與智能化。隨著生物樣本庫建設的規模化發展，凍存架的創新設計將進一步向高密度、低能耗、易操作方向演進，為生命科學研究提供堅實的基礎設施保障。
